Электрика в каркасном и СИП-доме: 7 ошибок, которые потом вскрывают вместе со стеной

Каркасный дом строят быстро, а вот электрику в нём исправляют долго. Пока стены открыты, любую линию можно перетянуть за полчаса. Когда они обшиты гипсокартоном и утеплены, та же правка превращается в вскрытие обшивки, разбор утеплителя и ремонт отделки.

Наши мастера больше десяти лет делают электрику и сантехнику в каркасных и СИП-домах, и список ошибок, из-за которых потом приходится «лезть в стену», повторяется из объекта в объект. Ниже семь главных. Если вы строите дом сами или принимаете работу у бригады, пройдитесь по ним хотя бы глазами.

1. «Земля» есть на бумаге, но не в доме

Вводной кабель от столба в СИП-доме обычно четырёхжильный или двухжильный, и в нём есть совмещённый проводник PEN (он же «ноль» и «земля» в одном лице). Как только провод зашёл в дом, на вводе его разделяют на рабочий ноль N и защитную землю PE, а на опоре и у дома делают повторное заземление. Эта схема называется TN-C-S.

Типичные ошибки:

• разделили PEN неправильно: ноль и земля потом снова где-то соединены;
• заземляющую жилу в розетки завели, а на шину PE в щитке она никуда не приходит;
• «занулили» розетки, то есть соединили контакт земли с нулём. Работает, пока всё хорошо. В момент обрыва нуля корпус стиральной машины оказывается под фазой.

Заземление проверяется не «на глаз», а замером сопротивления. После монтажа попросите протокол замера и храните его вместе с документами на дом.

Совет мастера: УЗО не заменяет заземление, они решают разные задачи. УЗО отключает линию при утечке тока, а PE даёт этому току безопасный путь. Нужны оба, и ни один не отменяет другой.

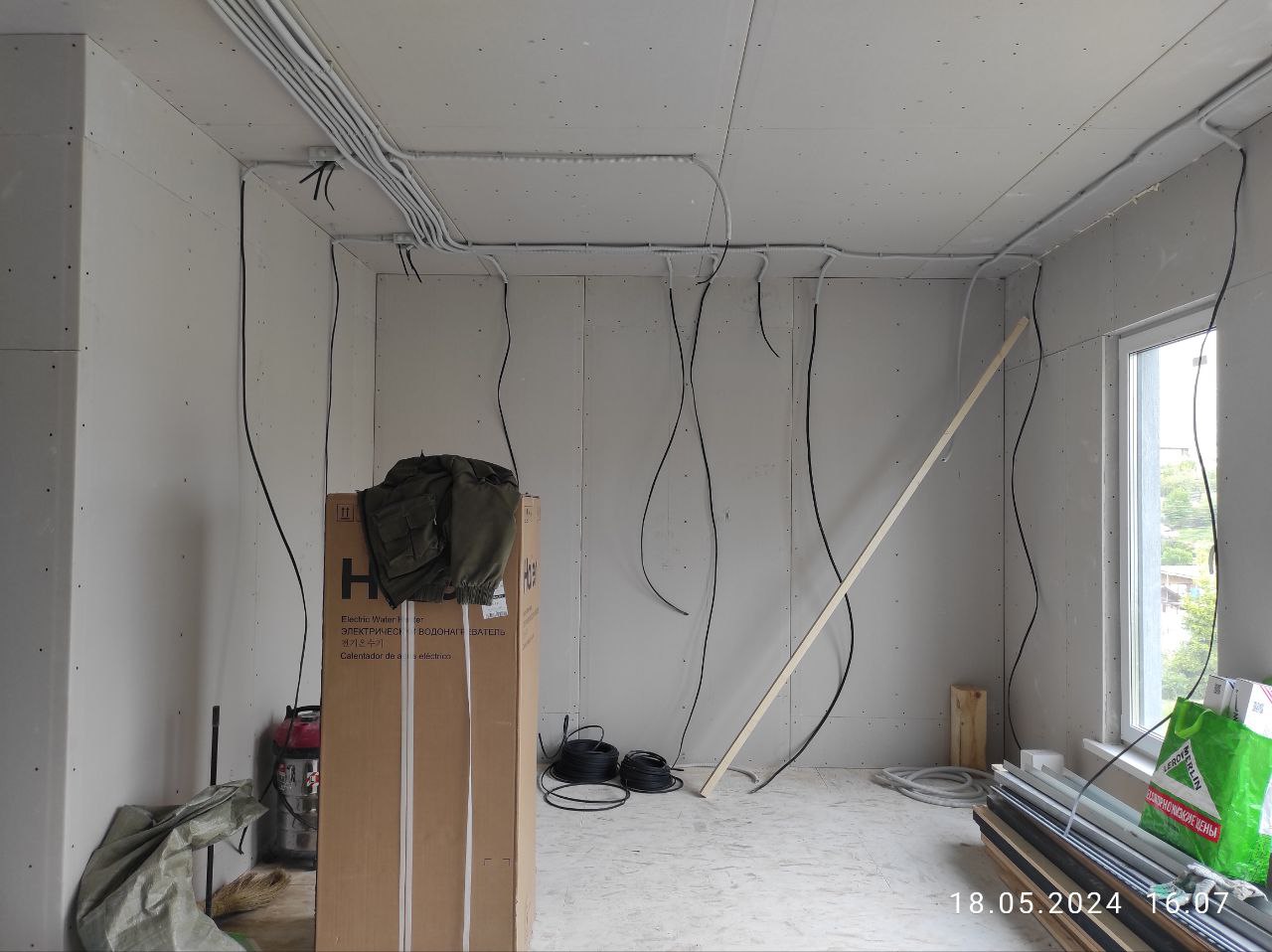

2. Проводка в стене ведёт себя иначе, чем в кирпиче

Дерево горит, поэтому к проводке в деревянных и каркасных домах требования строже, чем в кирпичных. Глава 7.1 ПУЭ и СП 256.1325800.2016 прямо описывают это. На практике наши мастера держатся четырёх принципов:

1. Кабель с нормированными показателями по горению: ВВГнг(А)-LS или аналог. Дешёвый кабель без «нг» в каркасном доме — не экономия, а риск.
2. Защита кабеля в стене. Гофра из самозатухающего материала, а на сложных участках металлорукав или труба.
3. Никаких скруток. Соединение жил только в монтажных коробках, клеммами или опрессовкой.
4. Запас по нагрузке в утеплителе. Тепло из-под минваты уходит хуже, чем на воздухе, поэтому сечение линии считается с запасом.

3. Соединения спрятали там, куда потом не добраться

Любое соединение жил — потенциальная точка нагрева. Вот цифра, ради которой наши мастера не экономят на клеммах. Если плохой контакт в клемме имеет сопротивление всего 0,1 Ом, то при токе 16 А в этой крошечной точке выделяется около 25 Вт. Это сопоставимо с мощностью маленького паяльника, который греет дерево каркаса.

Поэтому коробку с соединениями нельзя замуровывать. Она должна быть доступна для осмотра: подрозетник-ревизия, люк, сменная панель. Если соединения спрятали под шпаклёвку, любое потепление в этом месте превращается в раскрытие стены.

4. Сечения «по минимуму»

Соблазн сэкономить на меди понятен: кабель 3×1,5 мм² дешевле, чем 3×2,5 мм². Но в розеточной группе это почти всегда ошибка. Ориентиры, которыми пользуются наши мастера для медных кабелей в обычном доме:

Это ориентиры для типовых случаев, а не готовый проект: длина линии, способ прокладки и суммарная нагрузка могут поменять цифры. Мощные потребители лучше сразу выделять на отдельные линии, а не подключать «к соседней розетке».

5. Нет УЗО или стоит только на вводе

В деревянном доме защита от утечек важнее, чем в кирпичном: ток утечки на дерево может долго тлеть, не вызывая срабатывания обычного автомата. Схема, которая работает хорошо:

• на вводе противопожарное УЗО (обычно на 100–300 мА);
• на розеточные группы и влажные помещения УЗО или дифавтоматы на 30 мА;
• линии разделены так, чтобы срабатывание одного УЗО не оставляло без света весь дом.

Всю схему защиты нужно подбирать под конкретный дом и согласовывать между собой, чтобы УЗО срабатывали избирательно. Самостоятельно лезть в щиток без опыта не стоит: работы на вводе и в щитке должен делать квалифицированный электромонтёр.

6. Щиток без запаса и без подписей

Щиток, набитый «под завязку», через год превращается в проблему: добавить линию некуда, а нагрев в тесном корпусе растёт. Наши мастера закладывают запас по модулям около 20–30 % и всегда подписывают каждую линию.

На фото щиток на этапе монтажа, когда жилы ещё не подключены, а кабели уже разложены пучками и промаркированы. Именно в таком виде видно, насколько аккуратно сделана работа. В деревянном доме корпус щитка нужно ставить на негорючее основание, а не прямо на доски.

7. Нет исполнительной схемы и фото до обшивки

Самая обидная ошибка, и самая дешёвая в исправлении. Когда стены закрыты, из всей электрики остаются только розетки и выключатели. Где идёт кабель, знает только тот, кто его тянул, а он через год может уже не вспомнить.

Что стоит сделать до закрытия стен:

1. сфотографировать каждую стену с кабелем, с рулеткой или привязкой к размерам;
2. составить схему щита и маркировку линий;
3. записать, какой кабель идёт к какой точке.

Это занимает пару часов и потом спасает от самореза в кабель, когда вы вешаете полку или кухонный шкаф.

Совет мастера: сделайте фото со смартфона до закрытия каждой стены и сложите в одну папку с названием «Электрика — скрытые трассы». Через пять лет она окупится.

Что запомнить

• Заземление — это замер и протокол, а не «жила в розетке».
• В деревянном доме кабель с «нг», защита в гофре и соединения только в доступных коробках.
• Сечения и защита подбираются под линию, а не «примерно».
• Щиток с запасом, с подписями и на негорючем основании.
• Фото и схема до обшивки стоят копейки и экономят месяцы нервов.
